After shape memory cycling
(FYP) Brandon Tan (PMMA)
​(PMMA) Failure:

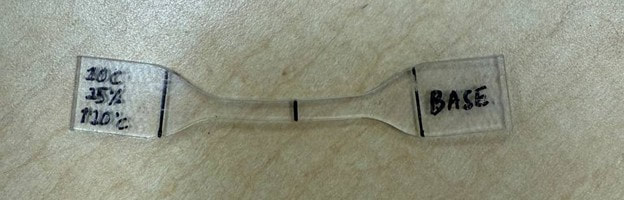

Distortion after reocvery

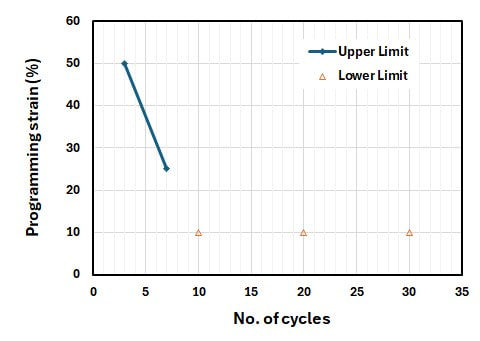

Fracture in subsequent programming to the constant prestrain
(FYP) Tan G

Stretchable conductive bundles
​Cyclic loading of stretchable conductive bundles
(FYP) Maax Toh

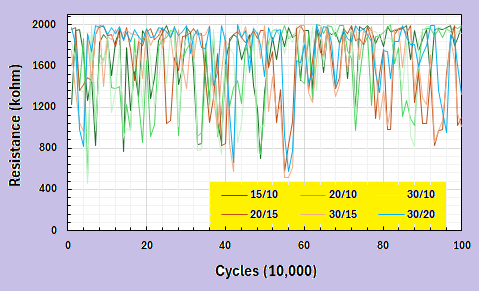

Evolution of resistance/length
从左图中可以观察到以下几点：
图表描述
  1. 横轴（X轴）：表示循环次数，以 "Cycles (10,000)" 为单位，范围为 0 到 100（即 0 到 1,000,000 次循环）。
  2. 纵轴（Y轴）：表示电阻值，以 "Resistance (kΩ)" 为单位，范围约在 0 到 2000 kΩ。
  3. 多条曲线：不同颜色的线条分别表示不同参数组合条件（如 15/10、20/10 等），对应右下角黄色标注区域中的图例。

数据观察
  1. 波动性：
    • 所有曲线在循环过程中表现出一定程度的波动，但波动范围基本集中在 1000 kΩ 到 2000 kΩ。
    • 有些曲线（如蓝色和绿色）波动幅度稍大，而其他（如红色）较为稳定。
  2. 趋势性：
    • 在循环过程中，各曲线的总体趋势没有显著下降或上升，表明电阻值在循环中保持较好的稳定性。
    • 不同条件下（如 15/10 和 30/20）的曲线表现相对接近，但有微小差异。
  3. 极端值：
    • 所有曲线的最低电阻值接近 0，可能反映了在某些循环阶段出现瞬时异常。
    • 最高电阻值接近 2000 kΩ。

可能的分析和推测
  1. 耐久性评估：
    • 该图可能用于评估材料或器件的耐久性（如电阻变化与循环次数的关系）。
    • 各曲线的平稳性表明在不同参数组合下，材料或器件的电阻特性具有较好的循环稳定性。
  2. 参数对性能的影响：
    • 不同参数组合（如 15/10、20/10 等）对电阻波动的影响较小，表明这些参数的变化对性能的差异化影响可能不大。
    • 如果需要更精确的分析，可以计算各条件下电阻的均值和标准差，进一步评估参数影响。
  3. 瞬时异常：
    • 图中出现的较低电阻值可能是噪声或设备瞬时故障导致的，需要进一步排查数据来源或实验条件。

建议改进
  1. 数据分析：
    • 计算各条件下的平均电阻和标准差，绘制箱线图或条形图以便更清晰地比较参数对稳定性的影响。
    • 分析波动较大的曲线（如绿色和蓝色）是否与特定参数有关。
  2. 图表优化：
    • 图例区域的背景颜色（黄色）可以调整为更柔和的颜色，避免与数据曲线混淆。
    • 添加纵轴刻度辅助线，以便更清晰地观察数据分布范围。
如果可以提供实验背景或更详细的数据来源，我可以进一步帮助分析其背后原因。

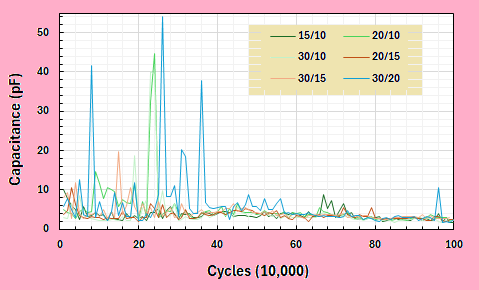

Evolution of capacitance/length
左图分析图表描述
  1. 横轴（X轴）：表示循环次数，以 "Cycles (10,000)" 为单位，范围从 0 到 100。
  2. 纵轴（Y轴）：表示电容值，以 "Capacitance (pF)" 为单位，范围约为 0 到 50 pF。
  3. 多条曲线：不同颜色的曲线分别代表不同参数组合条件（如 15/10、20/10 等），对应右上角黄色区域中的图例。

数据观察
  1. 波动性：
    • 电容值在整个循环过程中呈现一定的波动，尤其在前 40 万次循环内，波动幅度较大。
    • 蓝色（30/10）和绿色（30/15）的曲线在某些点出现了较高的峰值（接近 50 pF），其余曲线波动幅度较小，电容值保持在较低范围内（小于 10 pF）。
  2. 趋势性：
    • 总体来看，随着循环次数增加，电容值趋于稳定，特别是在 50 万次循环后，所有曲线基本保持较低的电容值。
    • 不同参数组合对稳定电容值的最终影响似乎不显著，差异主要体现在前期的波动中。
  3. 极端值：
    • 蓝色曲线在 20 万次循环左右出现了尖峰值（接近 50 pF）。
    • 其余曲线的波动较小，峰值低于 20 pF。

可能的分析与推测
  1. 初期波动原因：
    • 材料响应：初期较大的波动可能与材料在循环初期的适应性有关，如界面状态、极化现象或电荷积累。
    • 测试条件：早期电容值的尖峰可能是由于测试设备的瞬时干扰或不稳定操作导致的。
  2. 参数对性能的影响：
    • 蓝色和绿色曲线的峰值较高，可能说明参数组合（如 30/10 和 30/15）在某些循环阶段引起了较大的电荷积累或其他电容相关效应。
    • 其他参数（如 15/10 和 20/15）导致的电容波动较小，表明这些参数对系统的影响较弱。
  3. 长期性能：
    • 在循环后期（超过 50 万次循环），所有参数组合的电容值趋于稳定，表明系统具有良好的长期稳定性。

建议改进
  1. 数据分析：
    • 局部分析：对前 20 万次循环进行详细分析，包括尖峰出现的具体时间点，可能揭示出与实验条件或参数的关联。
    • 统计分析：计算不同参数组合的电容均值和标准差，以量化参数对性能的影响。
  2. 实验优化：
    • 进一步控制测试条件，减少设备引入的噪声或瞬时干扰。
    • 针对尖峰值，增加监测手段（如实时数据记录）以确认其来源。
  3. 图表优化：
    • 对于低电容区域（如小于 10 pF），可调整纵轴刻度以便更清晰地观察细微差异。
    • 图例区域背景颜色（黄色）可调整为更对比明显的颜色。

如果可以提供更多实验背景信息（如参数具体含义、实验设备或材料描述），我可以帮助进一步分析尖峰原因及长期稳定性表现的意义。
​通过比较电阻和电容随循环次数的变化规律，可以发现两者在动态表现上的一些相似之处和差异。以下是分析：

相似点
  1. 总体趋势：
    • 稳定性：随着循环次数的增加，两者的总体变化趋势趋于稳定，表明系统的性能在长期循环中具有良好的稳定性。
    • 长时间效果：在循环后期（大约 50 万次循环后），无论是电阻还是电容，波动幅度都明显减少。
  2. 早期波动：
    • 两者在循环初期（大约前 20 万次循环）都表现出显著的波动，这可能反映出材料或系统在初期适应阶段存在一定的动态调整过程。
    • 波动的原因可能包括材料界面的调整、电荷积累的缓解或设备稳定性的提升。
  3. 多参数条件：
    • 不同参数组合对两者的波动都产生了一定影响，但参数间的差异在长期循环后的表现趋于相似，表明材料或器件的长期性能较稳定。

差异点
  1. 波动幅度：
    • 电阻： 电阻的波动幅度较大，范围从约 400 kΩ 到 2000 kΩ，并且在整个循环过程中始终存在明显的波动。
    • 电容： 电容的波动范围较小，除前期的尖峰外，大部分数据保持在 0-10 pF 的范围，表现出更低的变化幅度。
  2. 早期尖峰现象：
    • 电阻： 在循环初期，电阻曲线没有明显的尖峰现象，波动更偏向随机性和连续性。
    • 电容： 在循环初期（尤其在前 20 万次循环），部分参数条件下（如 30/10 和 30/15）电容曲线出现了尖峰，表明短时间内可能发生了瞬时的极化现象或设备干扰。
  3. 影响参数的敏感性：
    • 电阻： 不同参数组合对电阻的波动影响差异较小，各条曲线的波动幅度和趋势基本一致。
    • 电容： 不同参数组合对电容的波动影响较明显，例如某些参数条件（如 30/10 和 30/15）表现出较大的尖峰，而其他参数组合则保持相对平稳。

可能的原因和机制
  1. 材料特性：
    • 电阻的变化可能与材料内部的微观结构变化或热效应相关，受循环加载的影响更为线性。
    • 电容的变化可能更多受到极化效应和界面状态变化的影响，因此表现出初期的尖峰和较小的长期波动。
  2. 测试条件：
    • 电阻测试相对不容易受到瞬时干扰，因此波动幅度均匀。
    • 电容测试可能更容易受到外界环境（如温度、湿度）或设备的瞬时噪声干扰，导致初期尖峰的出现。

总结规律
  1. 电阻变化：波动幅度较大，但总体趋势平稳，参数影响较小，表现出良好的循环稳定性。
  2. 电容变化：前期尖峰明显，但波动幅度较小，长期表现更加平稳，受特定参数影响更为敏感。

如果你需要更精确的对比（如数值计算、波动范围统计），可以提供原始数据，我可以帮助进一步量化两者的规律差异！
