(FYP) Angelyn Kwek QE

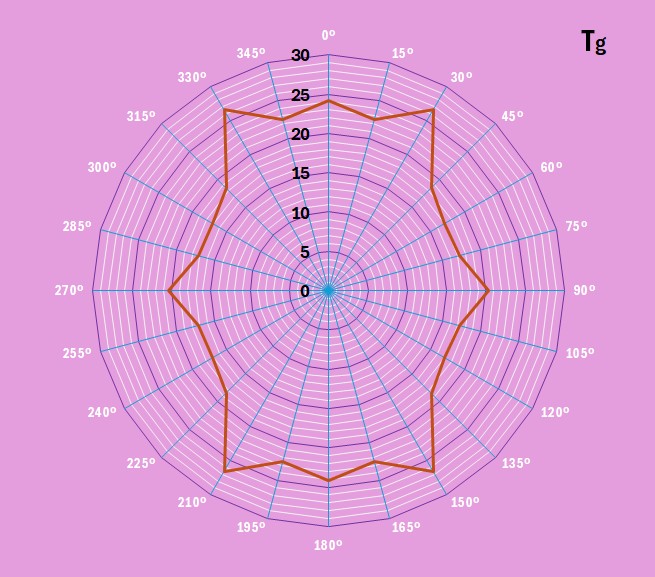

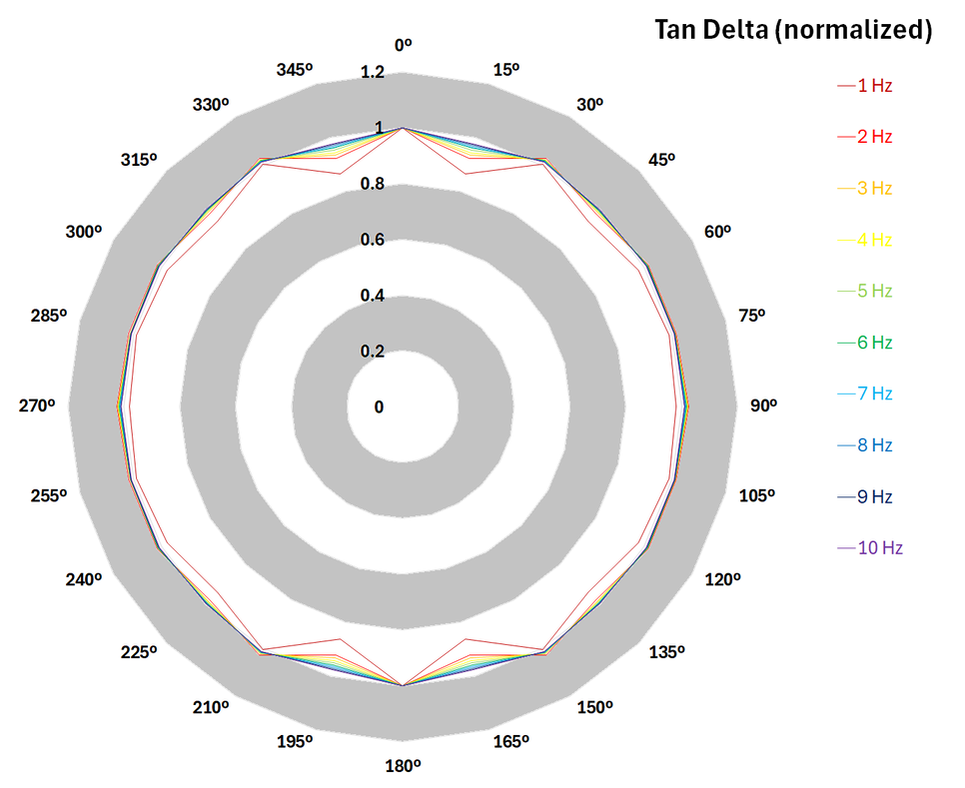

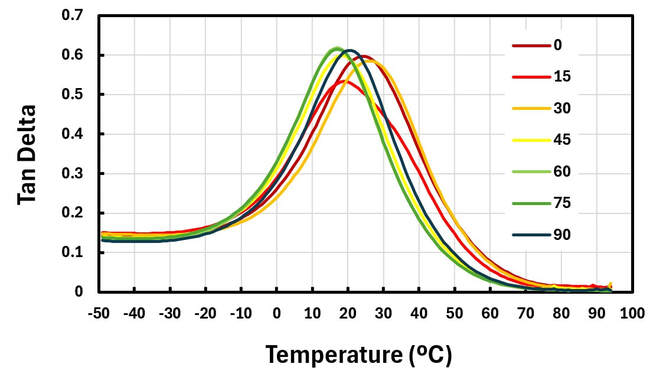

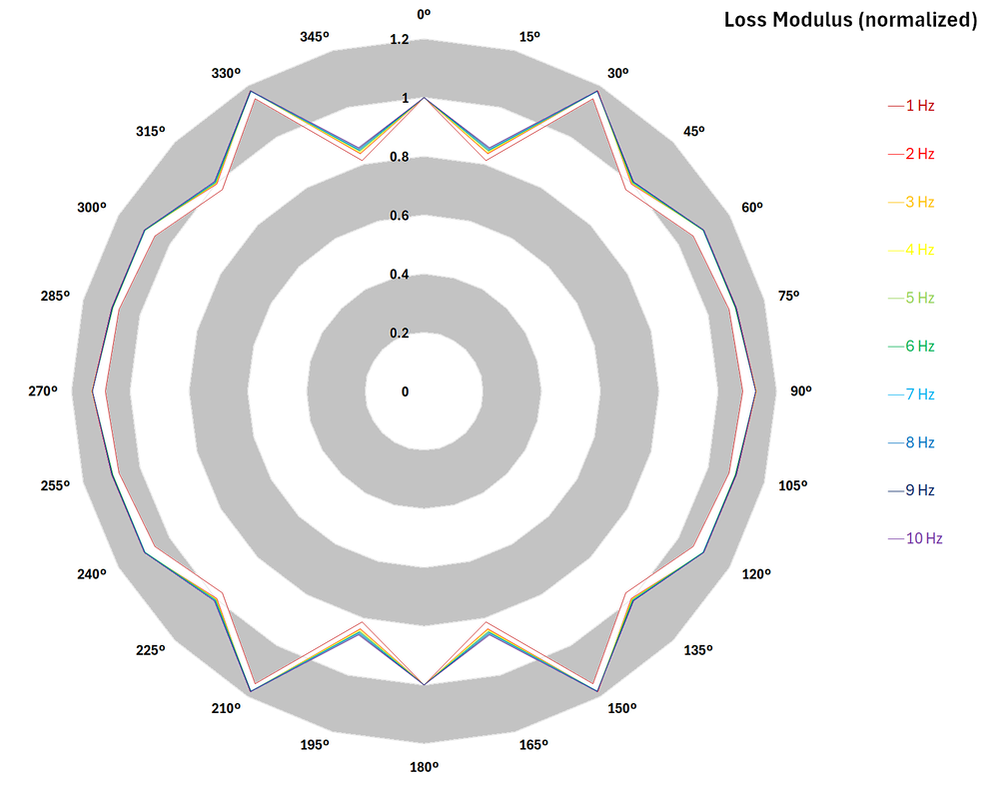

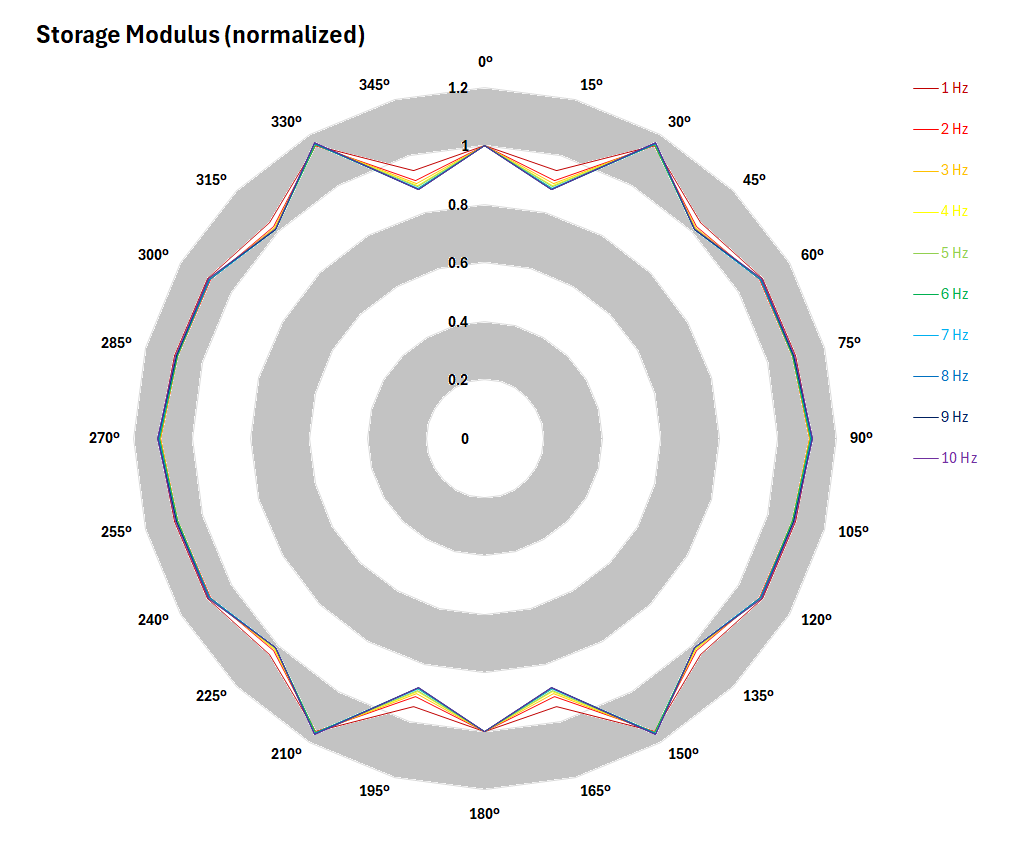

Orientation dependent Tg

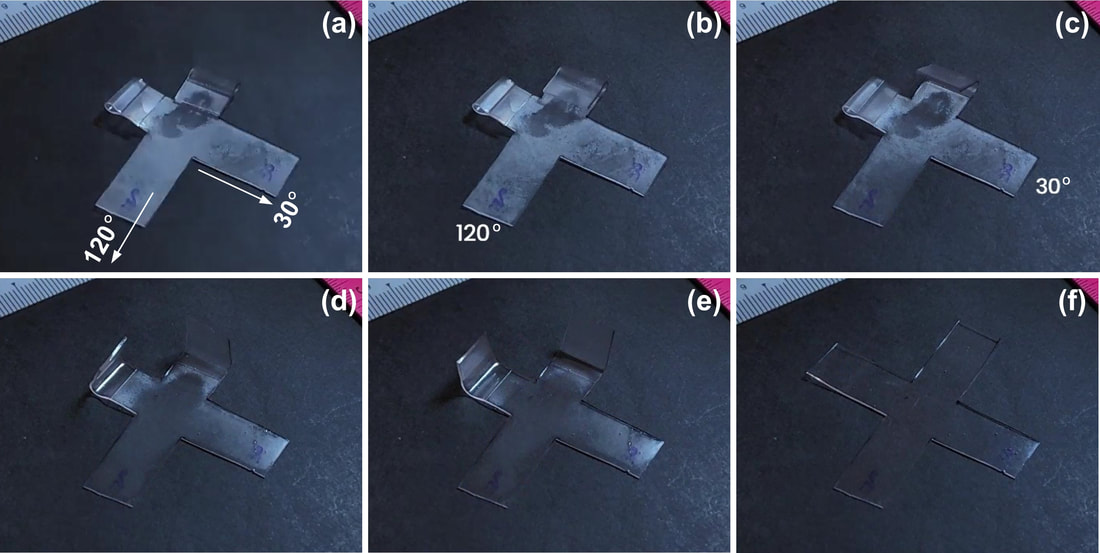

Shape recovery at different speeds
After bent and then cooled in fridge, recovery at room temperature.
(FYP) Tay, Calvin

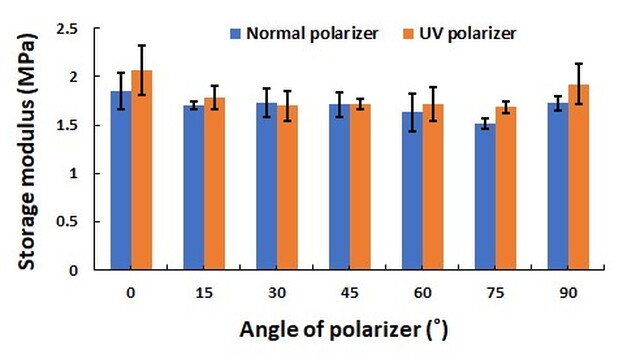

数据观察
  1. 总体趋势：
    • 两种偏振器（Normal 和 UV）下的储能模量在不同角度均保持在 1.5–2.2 MPa 之间。
    • 储能模量随偏振器角度变化不明显，各角度下的变化幅度较小。
  2. 比较：Normal 和 UV：
    • 0°：UV 偏振器的储能模量显著高于普通偏振器（大约 2.2 MPa 对比 2.0 MPa）。
    • 其余角度：两者的储能模量非常接近，差距不明显。
    • UV 偏振器的储能模量在大多数角度略高于普通偏振器，尤其在 75° 和 90°。
  3. 误差范围：
    • 0° 和 90° 的误差范围较大，可能表明在这些角度下测量结果波动较大。
    • 其余角度的误差范围较小，说明实验数据较为一致。

可能的物理解释
  1. 偏振角度影响：
    • 储能模量的微小变化可能与材料的各向异性特性有关，即材料的储能能力对偏振光的方向有一定敏感性。
    • 在 0° 和 90° 时，可能存在一些特殊的光学或材料响应，导致储能模量和误差的波动较大。
  2. UV 偏振器的作用：
    • UV 偏振器在高储能模量（如 0° 和 90°）下表现更优，可能是因为 UV 光的特性能够更有效地激发材料的交联反应，增强其储能能力。
    • 在其他角度下，UV 偏振光的作用与普通偏振光类似，因此差异较小。

建议
  1. 进一步研究：
    • 材料响应：研究材料在不同光源和偏振角度下的分子结构变化，以解释储能模量的微小差异。
    • 更多角度测量：增加角度测量间隔，例如 5° 或 10°，以更精确地观察角度对储能模量的影响。
  2. 实验改进：
    • 误差控制：对 0° 和 90° 的实验误差来源进行深入分析，例如光学仪器的稳定性或测量方法的改进。
    • 环境控制：确保实验环境（温度、湿度等）对 UV 和 Normal 测量的影响一致。
​一层薄液态树脂，用一束紫外光透过偏振片光交联，偏振片可以调节方向。用这样的方式进行光交联，可以有哪些应用？
ChatGPT 说：这个想法非常有意思 👍。你等于是用偏振光来赋予交联网络各向异性，这在材料设计里很有潜力。以下我分几个方向帮你整理可能的应用：

📌 1. 各向异性力学性能
  • 应用：柔性电子封装、微型弹性元件。
  • 原理：偏振光诱导交联会导致储能模量、玻璃化转变温度、damping 等方向差异。
  • 效果：制备“定向加固”的薄膜或微结构，比如在一个方向更硬，另一方向更柔。

📌 2. 各向异性导电/导热材料
  • 应用：
    • 导电聚合物薄膜（如 PANI、PEDOT） → 可做方向性导电电极、传感器。
    • 离子导电水凝胶 → 在生物传感器里实现单方向更高的离子迁移率。
  • 原理：分子链或导电路径在偏振光方向上更容易形成连续网络。
  • 效果：材料表现出σ∥ > σ⊥ 的电导率差异，甚至可以当作“分子层次的电路布线”。

📌 3. 光学元件
  • 应用：偏振片、波片、光子晶体、结构色材料。
  • 原理：偏振光诱导交联可能让折射率、双折射性质各向异性。
  • 效果：制备出具有方向性光学性能的薄膜，用于液晶显示器、偏振控制元件。

📌 4. 可控形变的智能材料
  • 应用：软体机器人、人工肌肉、光驱动致动器。
  • 原理：各向异性交联 → 热膨胀/收缩不均匀。
  • 效果：材料在加热或光照时，沿交联密度高的方向收缩更多 → 单层薄膜即可产生弯曲、扭曲。

📌 5. 信息存储 / 防伪
  • 应用：偏振可读的二维码、防伪图案。
  • 原理：交联方向决定光学/导电各向异性。
  • 效果：肉眼不可见，但用特定偏振光照射时，能显示出不同信号。

📌 6. 微纳加工与光刻
  • 应用：高分辨率微图案化。
  • 原理：偏振光方向性可控制反应速率，甚至影响光刻图案的边缘锐利度。
  • 效果：实现方向依赖的微结构阵列。

✅ 总结：
利用偏振片调控光交联方向，可以制备 力学、导电、光学、形变行为均有方向性差异的材料，应用前景包括 柔性电子、光学器件、智能驱动器、防伪标签、微纳加工。
